OpManager中的交换机堆栈监控

交换机堆栈是一种将多个交换机分组或桥接的方法,使它们充当单个交换机,目的是提供最大的可扩展性和性能。这种堆叠方式通常被认为是扩展网络容量的最有效方法。

如何在OpManager中添加堆栈切换器?

您可以通过添加设备网络发现页面发现堆栈交换机,就像其他所有设备一样。单击此处了解有关OpManager中设备发现的更多信息。

为什么我的交换机未被发现为堆栈交换机,支持哪些型号?

主要交换机供应商提供多种型号的可堆叠交换机。但是,OpManager仅支持对有限数量的设备进行交换机堆栈监控。如果OpManager的交换机堆栈监控不支持堆栈中的交换机,它们将被发现为常规交换机。从OpManager版本12.7.133开始,您只能通过Cisco和HP监控堆栈交换机。请参阅以下列表以检查支持的设备型号。

支持的设备型号列表

Cisco交换机:

  • Cisco Catalyst 37xx交换机堆栈
  • Cisco Catalyst 29xx交换机堆栈
  • Cisco Catalyst 9200L固定交换机堆栈
  • Cisco Catalyst 9200R交换机堆栈
  • Cisco Catalyst 9300L交换机堆栈
  • Cisco Catalyst 36xx交换机堆栈
  • Cisco Catalyst 38xx交换机堆栈
  • Cisco Catalyst 93xx交换机堆栈
  • Cisco Catalyst 35xx交换机堆栈

HP Aruba交换机:

  • Hewlett-Packard 3800 48G-PoE+-4SFP+ (J9574A)
  • HP Aruba2920-48G-POE+
  • HP Aruba3810M
  • HP ARUBA 2930F 24G 4SFP (L253A)
  • HP Aruba5400R
  • HP Aruba 2930M Switch Stack

注意:除上述交换机外,其他交换机将被发现并归类为用于交换机监控的普通交换机。

堆栈成员的各种状态是什么?

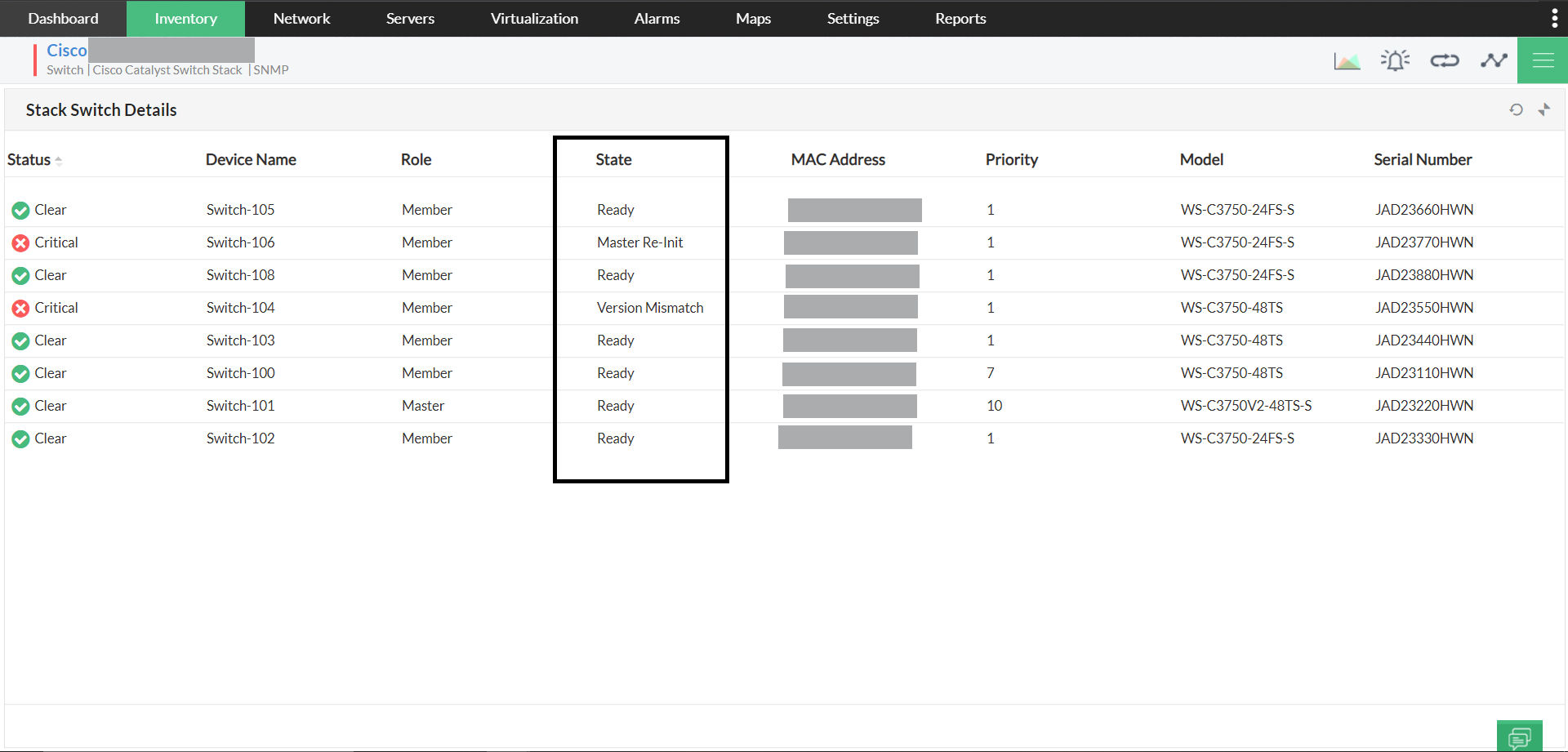

下面列出了OpManager中显示的各种成员状态。这可以在 Stack switch snapshot 页面的 Stack switch details 小部件下查看。

状态 描述
等待 等待堆栈中其他交换机的有限时间联机
进行 正在进行的主选择或不匹配检查
添加 交换机已添加到堆栈中
就绪 交换机可运行
删除 交换机已从堆栈中删除
供应 交换机不是堆栈的活动成员。
无效 交换机的状态机处于无效状态。
sdm不匹配 新成员不支持在 master 上配置的 SDM 模板
ver不匹配 主服务器上运行的操作系统版本与此成员上运行的操作系统版本不同
feature不匹配 此成员不支持在master上配置的某些功能
新的主启动程序 Master 切换后等待新的 Master 完成初始化 (Master Re-Init)

为什么我的堆栈交换机中没有进行数据收集?

检查关联的 SNMP/CLI 凭证是否正确。此外,从设置 -> 工具 -> MIB浏览器查询以下 OID 并检查响应。

MIB名称 度量 OID
ENITIY-MIB entPhysicalClass .1.3.6.1.2.1.47.1.1.1.1.5 Chassis
ENITIY-MIB entPhysicalName .1.3.6.1.2.1.47.1.1.1.1.7 交换机名称
ENITIY-MIB entPhysicalSerialNum .1.3.6.1.2.1.47.1.1.1.1.11 序列号
ENITIY-MIB hpStackMemberEntPhysicalIndex .1.3.6.1.2.1.47.1.1.1.1.11. 序列号
ENITIY-MIB hpStackMemberEntPhysicalIndex .1.3.6.1.2.1.47.1.1.1.1.13. 类型
IF-MIB ifIndex .1.3.6.1.2.1.2.2.1.1 if索引
IF-MIB ifDescr .1.3.6.1.2.1.2.2.1.2 if描述
IF-MIB ifType .1.3.6.1.2.1.2.2.1.3 接口类型
CISCOSTACKWISEMIB cswSwitchNumCurrent .1.3.6.1.4.1.9.9.500.1.2.1.1.1 交换机编号
CISCOSTACKWISEMIB cswSwitchRole .1.3.6.1.4.1.9.9.500.1.2.1.1.3 交换机角色
CISCOSTACKWISEMIB cswSwitchSwPriority .1.3.6.1.4.1.9.9.500.1.2.1.1.4 软件优先级
CISCOSTACKWISEMIB cswSwitchHwPriority .1.3.6.1.4.1.9.9.500.1.2.1.1.5 硬件优先级
CISCOSTACKWISEMIB cswSwitchState .1.3.6.1.4.1.9.9.500.1.2.1.1.6 交换机状态
CISCOSTACKWISEMIB cswSwitchMacAddress .1.3.6.1.4.1.9.9.500.1.2.1.1.7 交换机MAC地址
CISCOSTACKWISEMIB cswSwitchSoftwareImage .1.3.6.1.4.1.9.9.500.1.2.1.1.8 交换机软件映像
CISCOSTACKWISEMIB cswStackPortOperStatus .1.3.6.1.4.1.9.9.500.1.2.2.1.1 堆栈端口状态
CISCOSTACKWISEMIB cswStackPortNeighbor .1.3.6.1.4.1.9.9.500.1.2.2.1.2 相邻交换机
HP-STACK-MIB hpStackMemberMacAddr 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.3 MAC地址
HP-STACK-MIB hpStackMemberAdminPriority 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.6 SWPRIORITY
HP-STACK-MIB hpStackMemberAdminPriority 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.6 HWPRIORITY
HP-STACK-MIB hpStackMemberState  1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.9 角色
HP-STACK-MIB hpStackMemberState 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.9 状态
HP-STACK-MIB SwitchInstance.portInstance .1.3.6.1.4.1.11.2.14.11.5.1.69.1.5.1.4 端口实例
HP-STACK-MIB hpStackPortNeighbor .1.3.6.1.4.1.11.2.14.11.5.1.69.1.5.1.4 邻居交换机实例
HP-STACK-MIB hpStackPortOpenStatus .1.3.6.1.4.1.11.2.14.11.5.1.69.1.5.1.3 端口状态

为什么开关传感器详细信息部件是空?

堆栈交换机快照页面中显示的交换机传感器详细信息小部件仅在OpManager中启用硬件监控 并且正在进行数据收集时显示数据。如果未进行数据收集,请检查您是否收到以下所述硬件传感器 OID 的响应。

传感器名称 单位 使用的OID 名称MIB
温度 摄氏度 .1.3.6.1.4.1.9.9.13.1.3.1.2 - Sensor Name
.1.3.6.1.4.1.9.9.13.1.3.1.3 -- Sensor Value
.1.3.6.1.4.1.9.9.13.1.3.1.6 -- Sensor State
CISCO-ENVMON-MIB
电压 .1.3.6.1.4.1.9.9.13.1.2.1.2 - Sensor name
.1.3.6.1.4.1.9.9.13.1.2.1.3 -- Sensor value
.1.3.6.1.4.1.9.9.13.1.2.1.7 -- Sensor state
CISCO-ENVMON-MIB
风扇 转速 .1.3.6.1.4.1.9.9.13.1.4.1.2 - Sensor name
.1.3.6.1.4.1.9.9.13.1.4.1.3 -- Sensor state
CISCO-ENVMON-MIB
功率 瓦特 .1.3.6.1.4.1.9.9.13.1.5.1.2 - Sensor name
.1.3.6.1.4.1.9.9.13.1.5.1.3 - Sensor state current
CISCO-ENVMON-MIB

堆栈交换机生成的各种警报有哪些?

OpManager为交换机堆栈生成告警,并在何时通知用户

  • 将新成员添加到堆栈中
  • 选择新的主服务器
  • 删除成员
  • 成员不活跃且可操作或未准备就绪
  • 交换机编号已更改



2.1.1.4 软件优先级 CISCOSTACKWISEMIB cswSwitchHwPriority .1.3.6.1.4.1.9.9.500.1.2.1.1.5 硬件优先级 CISCOSTACKWISEMIB cswSwitchState .1.3.6.1.4.1.9.9.500.1.2.1.1.6 交换机状态 CISCOSTACKWISEMIB cswSwitchMacAddress .1.3.6.1.4.1.9.9.500.1.2.1.1.7 Switch MAC地址 CISCOSTACKWISEMIB cswSwitchSoftwareImage .1.3.6.1.4.1.9.9.500.1.2.1.1.8 交换机的软件镜像 CISCOSTACKWISEMIB cswStackPortOperStatus .1.3.6.1.4.1.9.9.500.1.2.2.1.1 堆叠端口状态 CISCOSTACKWISEMIB cswStackPortNeighbor .1.3.6.1.4.1.9.9.500.1.2.2.1.2 邻居交换机

特定于 HP 的 OID

MIB 名称 指标 OID 名称
HP-STACK-MIB hpStackMemberMacAddr 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.3 MACADDRESS
HP-STACK-MIB hpStackMemberAdminPriority 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.6 SWPRIORITY
HP-STACK-MIB hpStackMemberAdminPriority 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.6 HWPRIORITY
HP-STACK-MIB hpStackMemberState 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.9 ROLE
HP-STACK-MIB hpStackMemberState 1.3.6.1.4.1.11.2.14.11.5.1.69.1.3.1.9 STATE
HP-STACK-MIB SwitchInstance.portInstance .1.3.6.1.4.1.11.2.14.11.5.1.69.1.5.1.4 PORTINSTANCE
HP-STACK-MIB hpStackPortNeighbor .1.3.6.1.4.1.11.2.14.11.5.1.69.1.5.1.4 NEIGHBORSWITCHINSTANCE
HP-STACK-MIB hpStackPortOpenStatus .1.3.6.1.4.1.11.2.14.11.5.1.69.1.5.1.3 PORTSTATUS

为什么交换机传感器详细信息小窗件是空的?

堆叠交换机快照页面中显示的交换机传感器详细信息小窗件仅在OpManager中启用硬件监控并进行数据收集时才会显示数据。如果数据收集未发生,请检查是否获得以下所述硬件传感器 OID 的响应。



传感器名称 单位 使用的OIDs MIB名称
温度 Celcius .1.3.6.1.4.1.9.9.13.1.3.1.2 - Sensor Name
.1.3.6.1.4.1.9.9.13.1.3.1.3 -- Sensor Value
.1.3.6.1.4.1.9.9.13.1.3.1.6 -- Sensor State
CISCO-ENVMON-MIB
电压 Volts .1.3.6.1.4.1.9.9.13.1.2.1.2 - Sensor name
.1.3.6.1.4.1.9.9.13.1.2.1.3 -- Sensor value
.1.3.6.1.4.1.9.9.13.1.2.1.7 -- Sensor state
CISCO-ENVMON-MIB
风扇 rpm .1.3.6.1.4.1.9.9.13.1.4.1.2 - Sensor name
.1.3.6.1.4.1.9.9.13.1.4.1.3 -- Sensor state
CISCO-ENVMON-MIB
电源 watts .1.3.6.1.4.1.9.9.13.1.5.1.2 - Sensor name
.1.3.6.1.4.1.9.9.13.1.5.1.3 - Sensor state current
CISCO-ENVMON-MIB

是否可以自定义告警严重性以监控交换机堆叠?

虽然无法自定义告警严重性,但可以通过添加 SNMP 监视器,然后更改该特定 SNMP 监视器的严重性来解决。您还可以将通知配置文件关联到 SNMP 监视器,以便通过首选渠道进行提示。

堆叠交换机生成的各种告警是什么?

OpManager为交换机堆叠生成告警,并在以下情况下通知用户
