思科交换机监控

交换机堆栈一词是指由几个网络交换机桥接在一起的组合模块，旨在提供最大的可扩展性和性能。

所有思科交换机堆栈都由以下组件组成：

• 主交换机：主交换机提供所有与交换机相关的功能，如思科发现协议（CDP）、虚拟局域网（VLAN）、VLAN中转协议（VTP）、生成树协议（STP）等。每个堆栈都有一个分配给它的唯一配置文件，该文件由主交换机管理。主交换机自动配置添加到堆栈中的所有新交换机。
• 主动开关：主动开关或指挥官处理整个堆栈的配置。这是性能升级或故障检测的主要联系点。
• 备用开关：在没有主动开关的情况下，备用开关充当备用接触模式。
• 堆栈端口：用于与堆栈的其他交换机通信的端口。堆栈端口可以预配置或用户定义。

每个堆栈都有一个唯一的IP地址，该地址链接到主交换机。堆叠被广泛认可为提高网络容量的最有效、最灵活和可扩展的模式，对其可用性和性能进行思科交换机监控很重要。

OpManager中的Cisco交换机堆栈监控

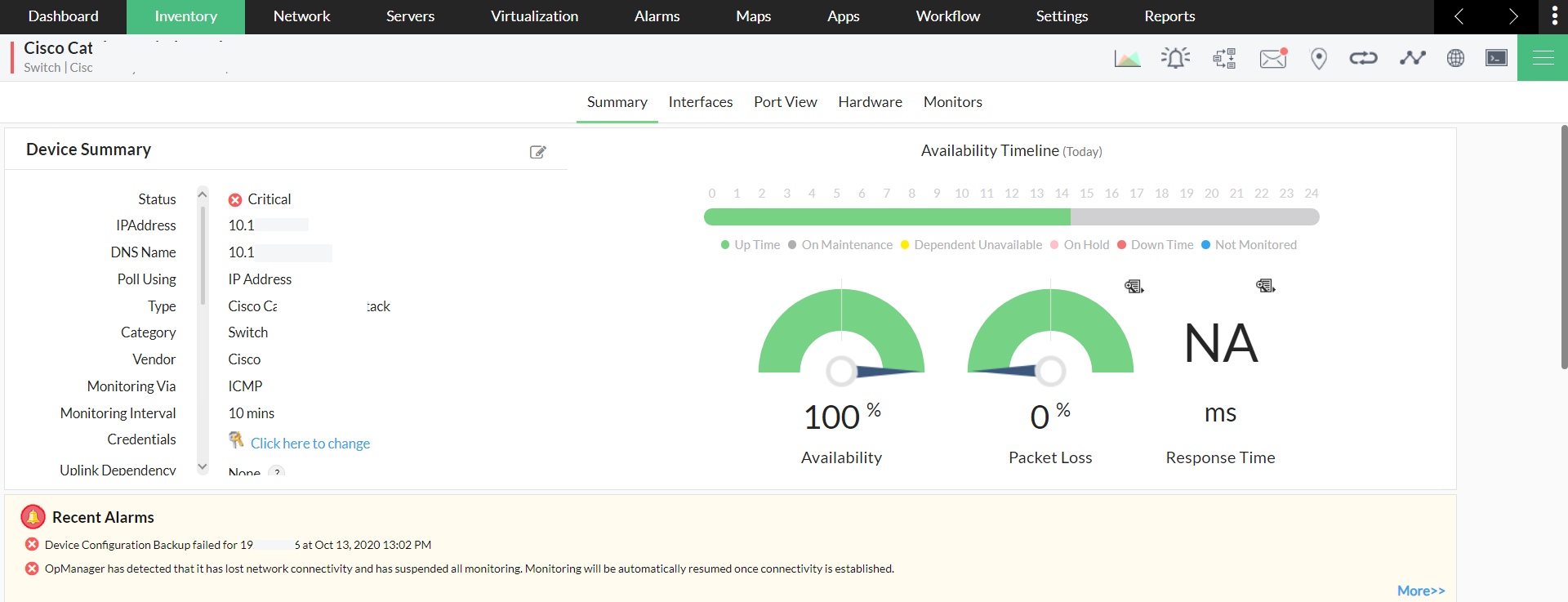

OpManager现在支持125300及更高版本的思科交换机堆栈监控。思科交换机监控工具是一个具有统一SNMP/CLI视图的组合接口，适用于在OpManager中发现的堆栈中的所有单元。设备快照页面显示堆栈中捆绑的所有单个交换机的可用性状态。此思科交换机堆栈管理功能可帮助您监控整个堆栈，并完全专注于堆栈中的所有单个交换机。交换机堆栈可以在OpManager中从“添加设备”页面单独发现，也可以从“网络发现”页面批量发现。

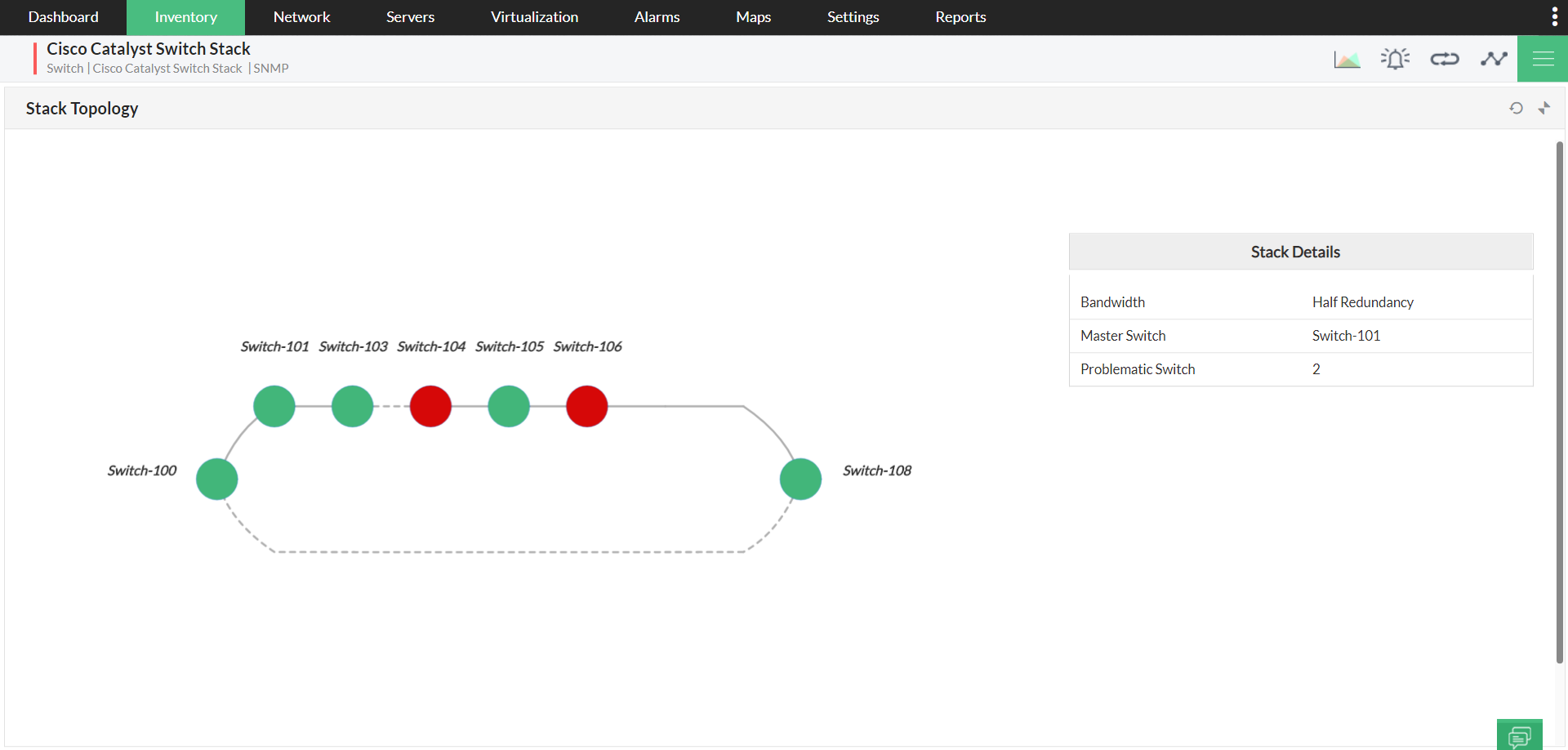

堆栈拓扑结构

思科交换机监视器的堆栈拓扑结构显示了堆栈中各种交换机之间的数据端口连接的图形表示，以及该交换机的状态。此数据是从发现堆栈的堆栈端口信息中获取的。这不时根据开关状态、开关号、角色等而变化。OpManager的思科交换机监控软件利用主交换机的此堆栈端口信息，并相应地绘制拓扑图。

堆栈详细信息：堆栈详细信息表为您提供有关当前操作的主交换机、交换机堆栈消耗的带宽以及堆栈中有问题的交换机数量的信息。

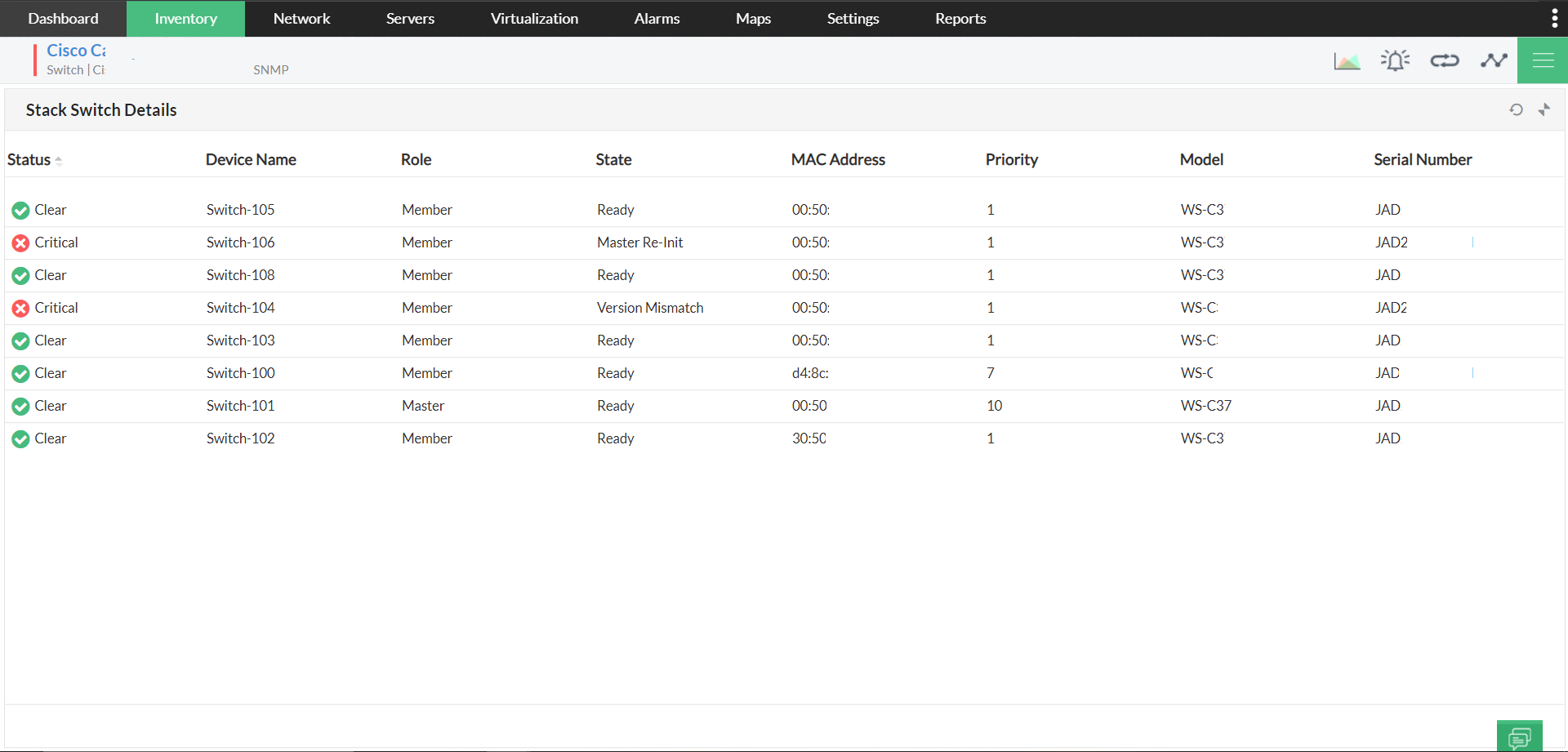

开关堆栈细节

交换机堆栈表与设备库存表相似。OpManager在发现交换机堆栈时自动获取以下库存信息。

• 状态：指角色、状态（未准备好）、开关号等的变化。
• 角色：该特定开关（成员或主）的角色。
• 状态：该交换机的当前运行状态（就绪、主重新初始化、版本不匹配等）。
• 优先级：这是主选举期间使用的软件优先级。值越高，交换机成为主交换机的机会就越大。
• MAC地址：该特定交换机的MAC地址。
• 型号和序列号：该特定开关的型号名称和序列号。

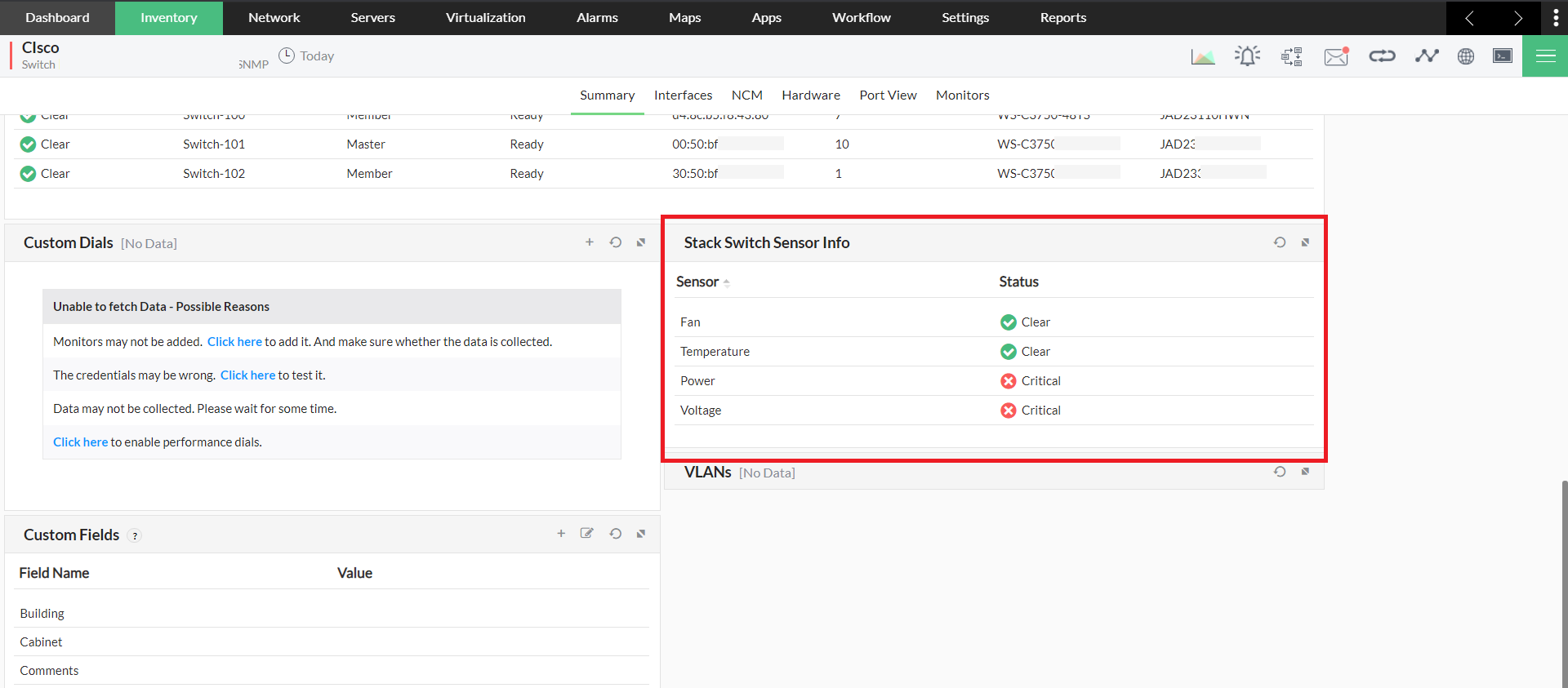

堆栈传感器详细信息

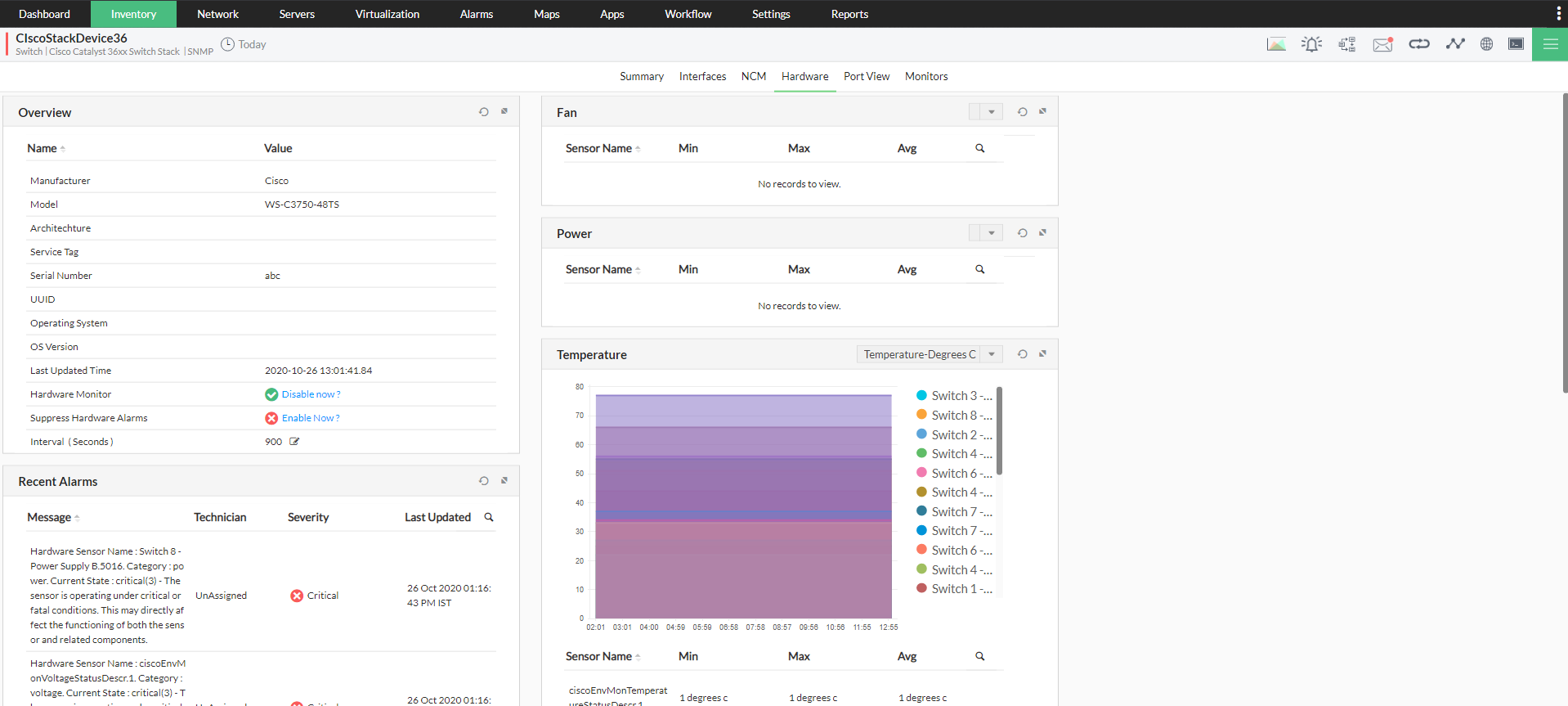

堆栈监视器工具中的堆栈传感器详细信息小部件为您提供与开关堆栈相关的所有硬件传感器的状态的综合视图，如风扇、电源、温度和电压传感器。这允许您在任何给定时间远程监控所有可用硬件传感器状态的思科开关。有关详细信息，您可以通过单击传感器链接来进一步深入，以重定向到相应的硬件监视器详细信息页面。这提供了所有必要的开关传感器信息。

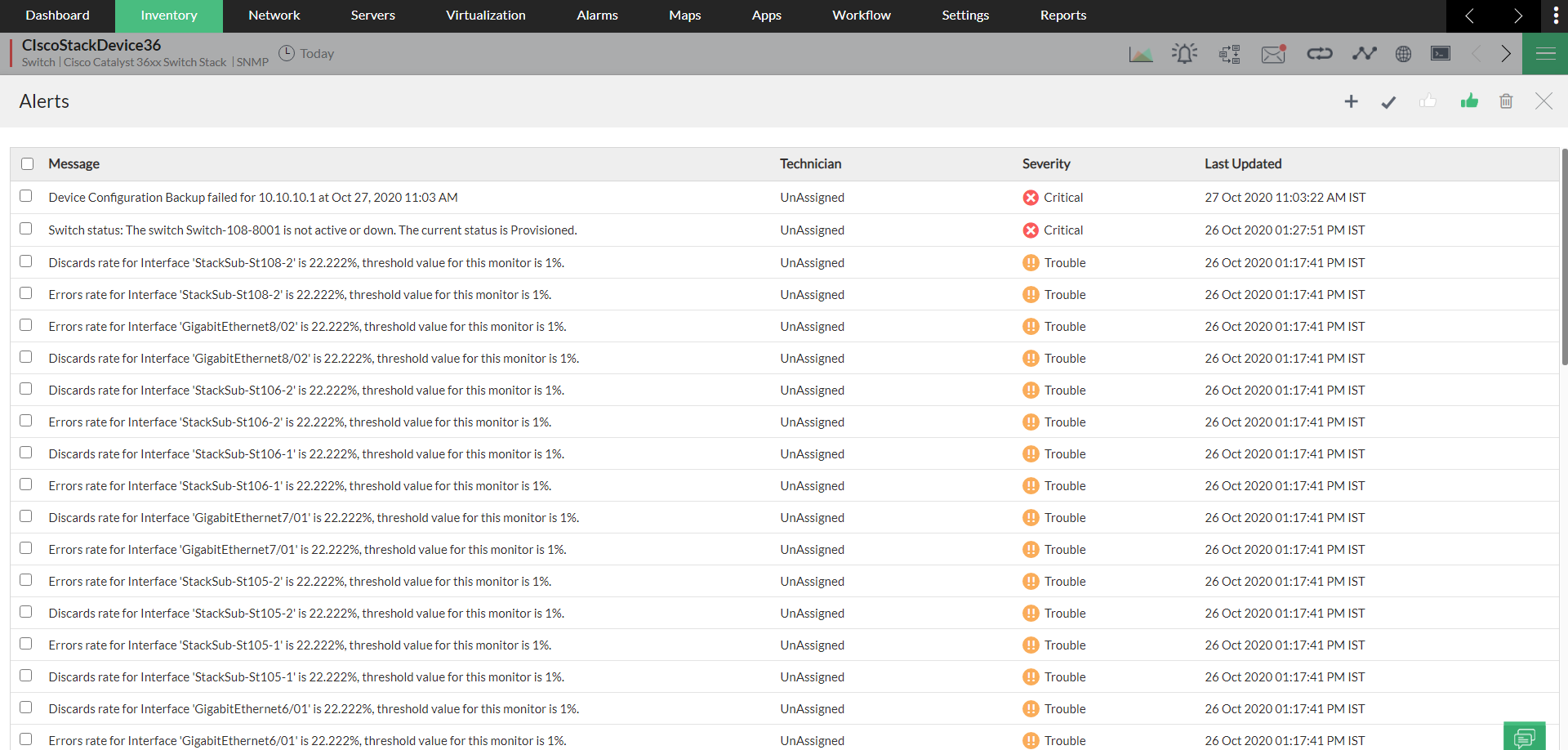

告警生成

OpManager让网络管理员了解环境中所有监控堆栈所做的更改。OpManager的思科交换机性能监控专门为交换机堆栈生成告警，并在以下情况通知用户：

• 一个新成员被添加到堆栈中。
• 选出了一位新大师。
• 一名成员被移除。
• 成员不活跃和运作，或者还没有准备好。
• 开关号码已更改。
• 开关移至待机模式。

此外，OpManager的堆栈监控特定功能，如关联自定义监视器、配置阈值、可用性和性能报表生成，也可以为发现的交换机堆栈执行。
