配置工作流

此功能仅受 "高级脚本执行"模式的配置命令支持。为了提供此功能，我们为高级脚本执行模式配置命令中定义的<command>标记引入了一些附加属性。附加属性如下所述。

• 序列：序列用作命令的标识符，可以从同一配置命令中定义的任何其他命令中引用。序列ID用于根据接收到对特定命令的响应来指导命令执行流程。我们对这个属性有一组约束：序列ID在配置命令中应该是唯一的。序列ID为1的命令将作为配置命令执行工作流程的起点。如果没有命令的序列ID为1，则将第一个命令作为配置命令执行工作流程的起点。

• 注意：每个命令都应该有序列属性，因为它是命令的标识符。序列号不必按排序顺序，可以按任何顺序定义。

1. 条件：此属性指定在响应该特定命令时应满足的条件。它可以接受包含、不包含、等于和仅一次的值，这些值将应用于具有在同一命令中定义值属性的响应。该属性是一个可选字段，只能使用值属性来实现。如果指定的条件属性而没有值属性，则会在保存配置命令时对其进行验证。

2. 值：此属性将值作为正则表达式/字符串，可在检查条件时用作操作数。如果没有条件属性，这不应该存在。如果它没有条件属性而存在，则将在保存配置命令时对其进行验证。基于这些属性，流将被引导到定义为成功或者失败属性的任何一条路径。

3. 成功：此属性采用配置命令中任一命令内定义的序列号。它必须与条件和值属性一起指定。如果没有，它将在保存配置命令时进行验证。如果指定的条件 与当前命令响应中的值匹配，则应使用成功中定义的序列ID执行下一个命令。如果未提供此属性且条件为成功，则将执行顺序中的下一条命令。

4. 失败：此属性采用配置命令中任一命令中定义的序列号。这与成功属性具有相似的特征。不同的是这是一个可选的属性。如果用户指定的条件与值不匹配，则使用失败中定义的序列ID执行下一个命令。如果未指定，则视为结束，在失败情况下将停止执行。

5. 错误代码：错误字符串是一个不同的属性，可用于根据提供的字符串确定配置命令 执行失败的状态。这种失败不同于之前被定义为失败的属性。如果命令响应包含错误字符串，则该特定设备的总体执行状态将被标记为失败。

执行：

命令执行从序列号为1的命令开始，然后继续执行流程。如果没有指定条件值，那么它的工作方式与现有实现中的相同。如果在命令中指定了条件属性，则从结果中获取命令响应，并根据条件和值属性决定成功或失败。如果成功则从成功属性中获取下一个要执行的命令。如果条件失败，则从失败属性中获取下一个命令。如果未指定失败，则将停止执行。流可以在任何方向上转向，包括正向和反向两种不同的方向。

注意：

• 在任何情况下，如果没有为最后一个命令指定条件，则将其视为最终命令并结束执行。

• 对于那些没有条件值的命令，将按照它们定义的顺序执行流，而不是基于序列号。序列号仅用作标识符，不用于流序列。

用户还可以通过将值指定为"end"/"END"来停止任何成功和失败条件的执行。在以下情况下，通常使用配置命令的高级脚本执行模式。

自动循环检测：如果命令流趋于无限循环，NCM不会自动检测到。用户需要注意避免此类无限循环情况。如果用户在某些特定情况下面临循环问题，并且他/她希望NCM负责自动循环检测，则可以选择启用此功能。在客户端/服务器设置页面中，启用 在高级脚本执行命令模式配置中启用自动循环检测  复选框来处理自动循环检测。如果启用此选项，当同一命令行执行三次以上时，配置命令执行工作流程将终止。

用户输入示例和超时

<command prompt=']?'>copy tftp: flash:</command>

<command prompt=']?'>%TFTP_SERVER_IP%</command>

<command prompt=']?'>%SOURCE_FILE_NAME%</command>

<command prompt='confirm'>%DESTINATION_FILE_NAME%</command>

<command timeout='120' suffix='$NO_ENTER'>y</command>

以上是从TFTP服务器上传os映像文件到cisco ios设备的示例配置命令。

让我们来看下第一个命令，<command prompt=']?'>copy tftp: flash:</command>。这描述了，当您执行命令copy tftp: flash:时，它会提示输入以[hostname]? 结尾的tftp主机名。这也确定了在看到提示符后是否可以发送下一个命令(TFTP_SERVER_IP)。

让我们来看看第四个命令，<command prompt='confirm'> %DESTINATION_FILE_NAME% </command>。这表明一旦您发送了一个目标文件名，它将提示您进行确认。

在最后一个命令中，我们使用了suffix='$NO_ENTER' ，这意味着对应的命令没有后缀。默认情况下，我们会在每个命令的末尾附加一个换行符。对于像这样的确认命令，我们不需要发送换行符，一旦我们输入'y'，它将继续下一步。所以我们可以使用suffix='$NO_ENTER'标签来忽略换行。

我们可以将相同的格式用于提示更改，如配置模式。所有配置模式命令的提示符都与平常不同。

确定执行状态

要根据命令的响应确定执行状态，我们需要为该命令添加"错误代码"属性，如下所示。考虑下面的配置命令脚本，将sflow从brocade交换机导出到任何Flow分析工具。

<command>sflow enable</command>

<command>sflow destination %NETFLOW_IP% 9996</command>

<command>sflow polling-interval 60</command>

<command>sflow agent-ip %LOOPBACK_IFNAME%</command>

<command>sflow sample %SAMPLING_NUMBER%</command>

<command>interface %IF_NAME%</command>

<command>sflow-forwarding</command>

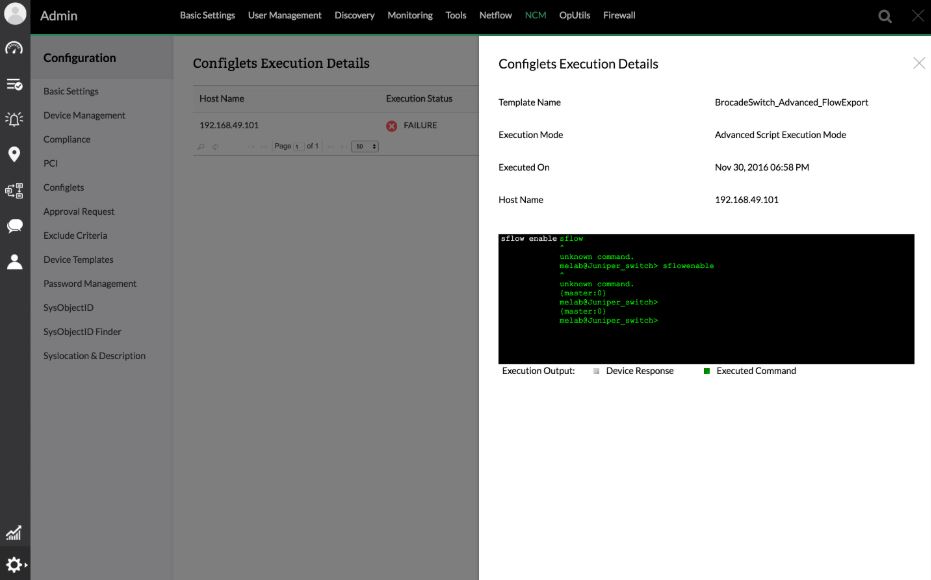

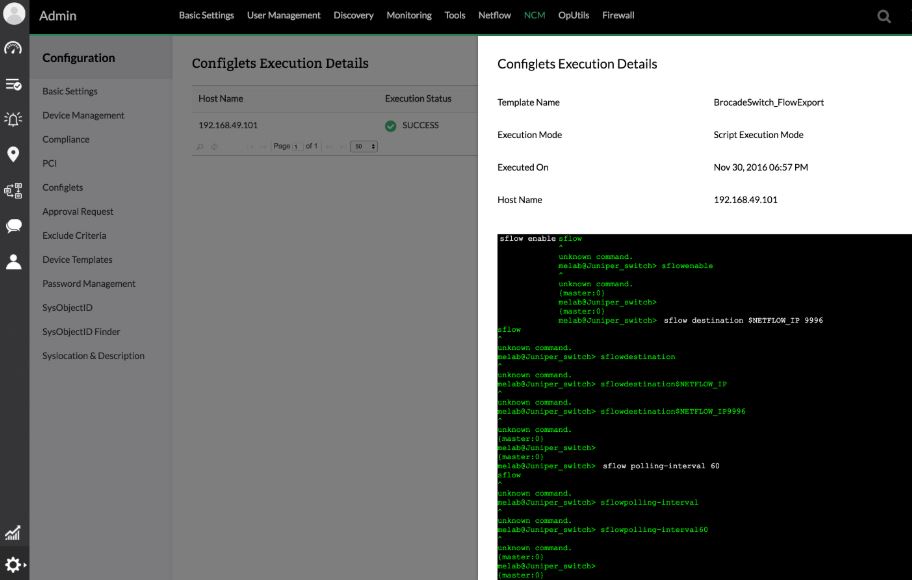

如果特定系列不支持上述命令，将无法正常执行。正如最初提到的，我们无法根据响应来确定错误，并且执行结果被确定为成功，即使它最初在设备中失败。请参阅下面的屏幕截图。
