如何添加WAN RTT监视器？

请按照以下步骤使用SNMP v3添加WAN监视器：

前提条件

OpManager主要依靠Cisco's IP-SLA来监视WAN，因此前提条件就是该设备应该是Cisco路由器且必须启用了IPSLA代理。几乎所有Cisco路由器都启用了IPSLA代理，我们支持IOS 12.3或更高版本。OpManager使用SNMP查询Cisco路由器以获取链接的性能数据。并不一定要熟悉IPSLA，您只需要告诉OpManager您要监视的链接，OpManager提供了直观的配置向导，可帮助您配置所有IPSLA参数以监视WAN运行状况。

设置WAN监视器的步骤

使用OpManager，您现在可以监视WAN链接/路径的可用性和延迟。这里提到的WAN链接是主办公室中的路由器与要监视的分支办公室中的路由器之间的路径。

第1步：将局域网中的路由器添加（/发现）到OpManager。请确保为该路由器正确配置了snmp读写社区。

第2步：配置路由器发送陷阱

配置Cisco路由器向OpManager发送陷阱。根据在OpManager中接收到的陷阱显示告警。要将OpManager服务器配置为SNMP服务器，以接收路由器的陷阱，telnet路由器并输入以下命令：

snmp-server host <opmanager server IP> traps <host community string> rtr

例如，如果OpManager主机IP地址是192.168.18.128，而社区字符串是私密的，则命令应该是：

snmp-server host 192.168.18.128 traps private rtr

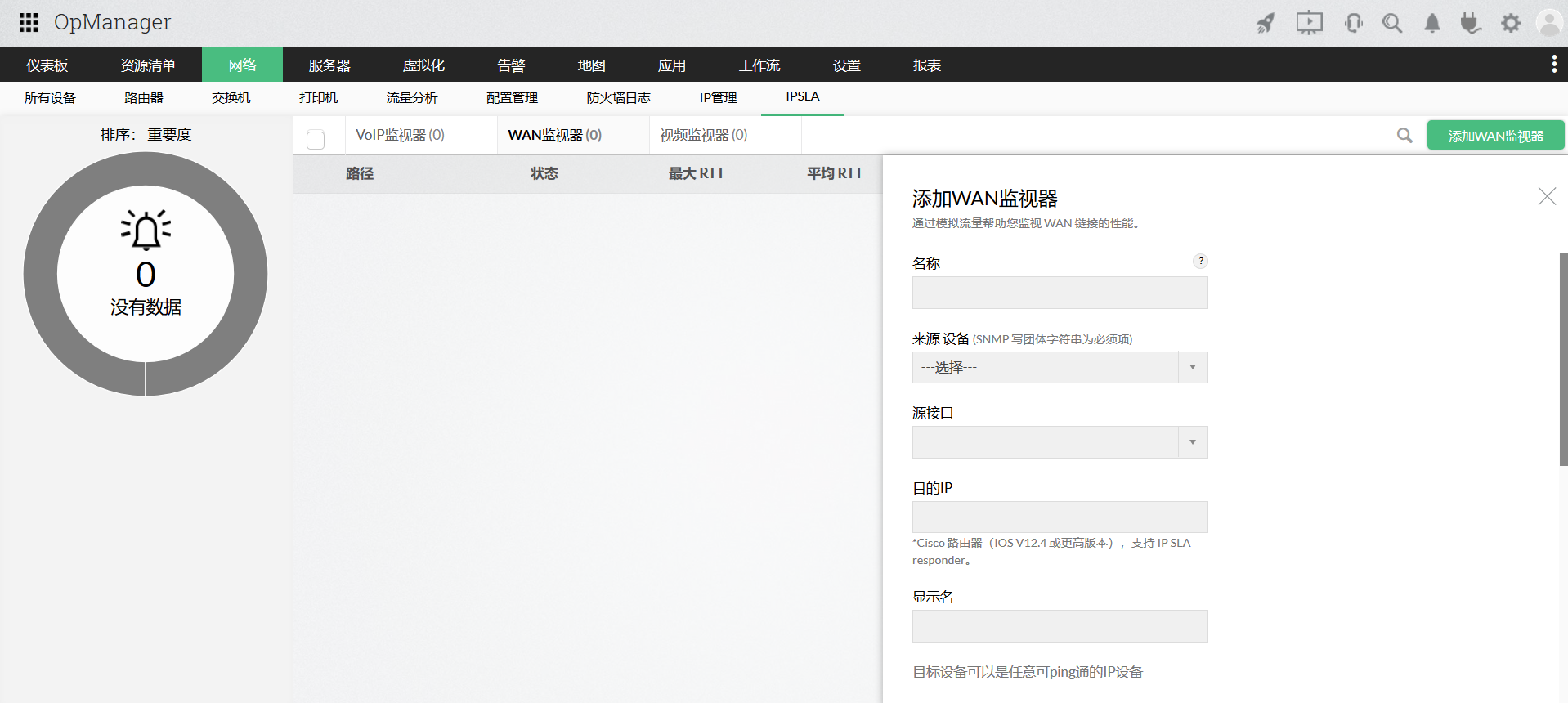

第3步：创建WAN监视器

1. 进入资源清单-> 从三行菜单中选择IPSLA -> 选择VoIP -> 点击右上角的+（加号）。
2. 为监视器输入名称。
3. 从OpManager中发现的路由器列表中选择源路由器，然后选择源路由器的相关接口。
4. 指定目标IP地址，可以使用“搜索”选项从发现的路由器中选择，也可以直接输入IP地址并点击“添加”提交详细信息。
5. 您将看到要配置的监视器的摘要。现在，点击“应用于设备”将详细信息提交到设备。这将需要几秒钟来配置。几秒钟后刷新页面以查看新监视器。从您配置的时间开始，每小时收集一次数据。
