协议分布报表

协议分布报表使您可以查看接口、接口组或IP组使用带宽的主要协议的信息。

根据您要生成的协议分布报表的需要，在选择源页签下选择接口、接口组或IP组。选择好接口后，您可以根据需要选择设备或接口，选择IP组和接口组方法同上。

流量类型 您可以选择根据速度、容量或使用情况查看流量图详细信息。

您可以选择生成每小时、每日或营业时间的报表，也可以在时间段选项下选择“自定义”来自定义时间段。

Flow 类型 您可以根据需要选择流入或流出，以获取基于流入或流出流量的协议分布报表。

点击生成报表生成报表。该报表有2个视图，图表视图和表格视图。

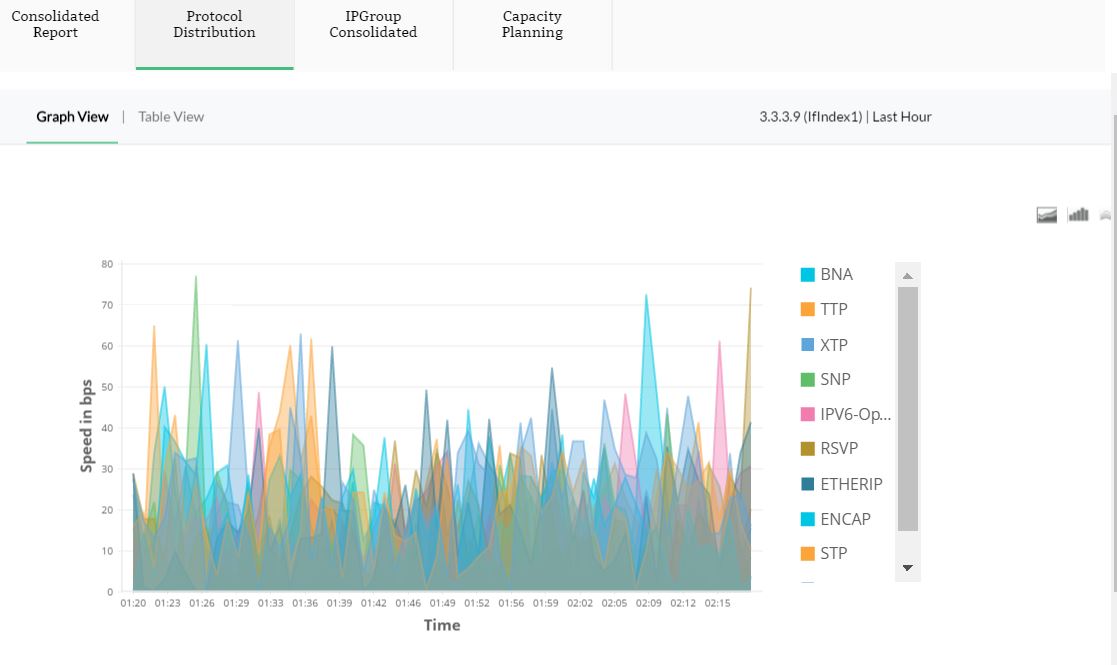

图表视图：

通过图表展示协议带宽利用率。

您可以通过点击右上方的图标  ，选择不同样式显示流量图。

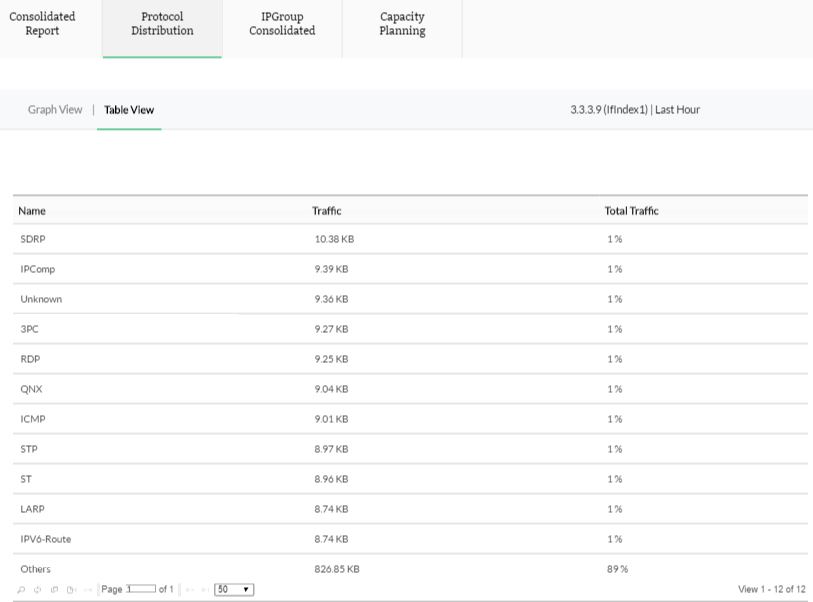

表格视图：

显示详细的协议列表输出及其已用量和占总流量的百分比：

您可以点击视图底部的图标  ，以CSV或Excel格式导出输出列表报表。
