NBAR监控

Cisco基于网络的应用可视化是一个分类引擎，它可以识别使用动态端口和使用众所周知的端口号(如Bit Torrent)的各种应用程序。它帮助网络管理员识别网络问题，然后定义QoS策略，以确保将带宽用于业务应用程序。它将第4-7层应用程序流量分类，这将帮助您更准确地测量流量。

NBAR的优势

  • 通过详细的流量分类提高流量可视化。
  • 使用结合深度包检测技术的动态端口来识别恶意流量。
  • 在AVC中用于更好的QoS和策略。
  • 识别高带宽消耗以应用CBQoS策略。

NBAR流量报表

特定交换机/路由器的NBAR数据可以通过SNMP获得。NBAR报告包含各种应用程序的列表以及它们的流量和总流量百分比的详细信息。生成这些报告的时间从15分钟到最近90天不等。您可以选择自定义时间段。此报表用于识别消耗带宽的应用程序并降低此流量的优先级。

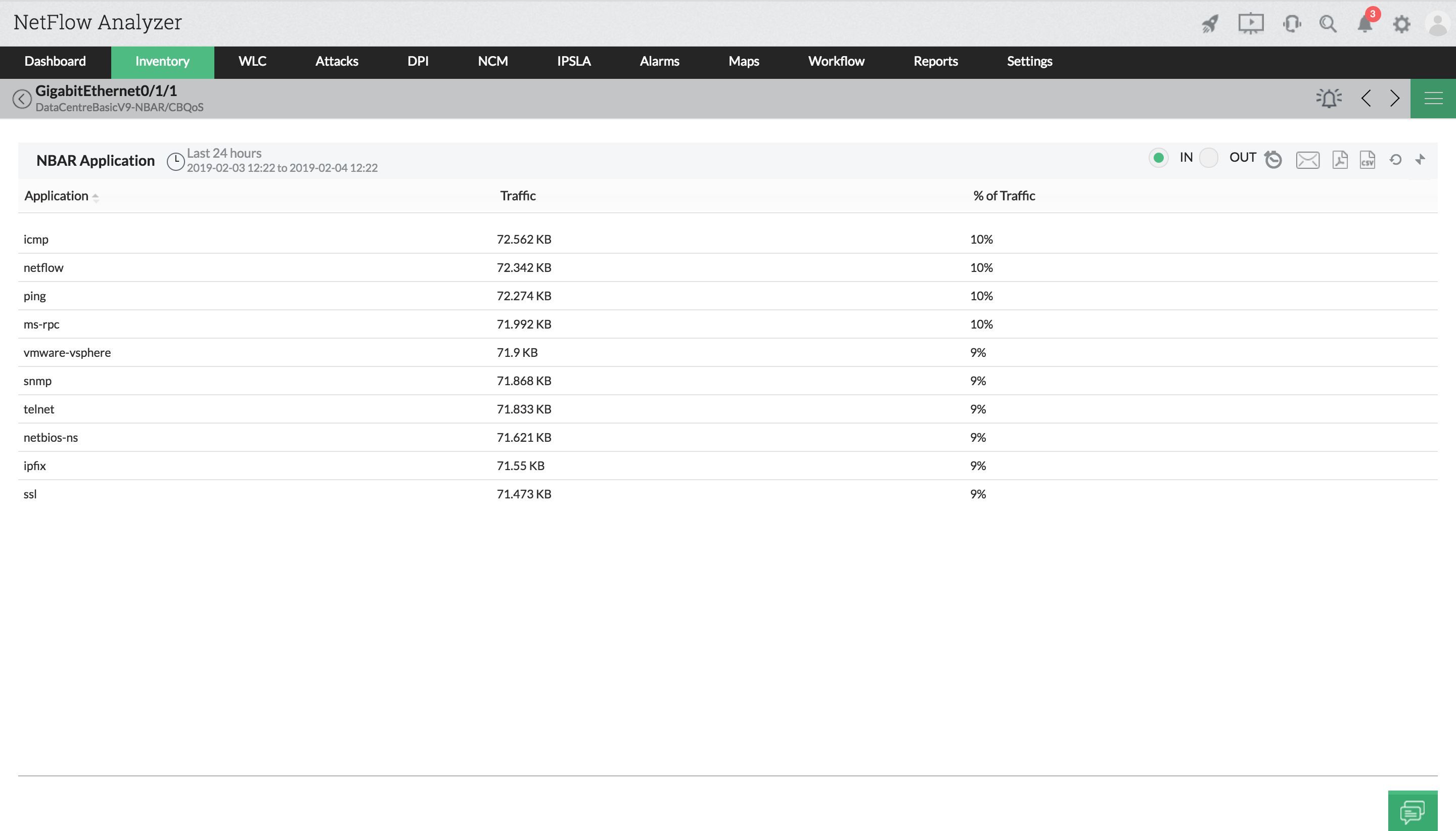

NBAR traffic report

在Cisco设备上配置NBAR

要分析NBAR流量，需要启用对NBAR设备的轮询。

请参考下面的链接来启用NetFlow Analyzer中的NBAR:
https://www.manageengine.com/products/netflow/help/how-to-enable-polling-for-nbar.html

默认情况下，NBAR的轮询和超时间隔为5分钟和10秒。您也可以手动设置采样率。可以从设置中更改CBQoS和NBAR的数据保留期。

支持NBAR的平台有Cisco800 (12.3T), 1700, 2600, 2800, 3600, 3700, 3800, 7100 (12.0(5)XE2), 7100uBR, 7200 (12.0(5)XE2), 7200 uBR, 7300, 7500 (VIP)和Catalyst 6500 (无论是否有FlexWAN卡)。



CBQoS监控

CBQoS (基于类的QoS)是来自Cisco的功能，属于IOS 12.4(4)T及更高版本。它提供有关应用QoS策略的信息，以确保业务关键型应用程序在网络上获得最高优先级。CBQoS监控为您提供了对链接上应用的策略和各种流量类型中的流量模式的深入的可视化分析。

CBQoS的优势

  • 验证基于类的QoS策略的有效性。
  • 在CBQoS统计数据的帮助下实现当前策略中的更改。
  • 通过测量QoS策略的性能来排除带宽拥塞。
  • 检查应用策略后的流量丢失情况

CBQoS报表

CiscoCBQoS报表显示了在定义的类映射中策略前、策略后和流量丢失的图表。CBQoS提供的QoS统计通过SNMP轮询得以实现。由于策略中定义的规则而在拥塞期间丢失了流量。

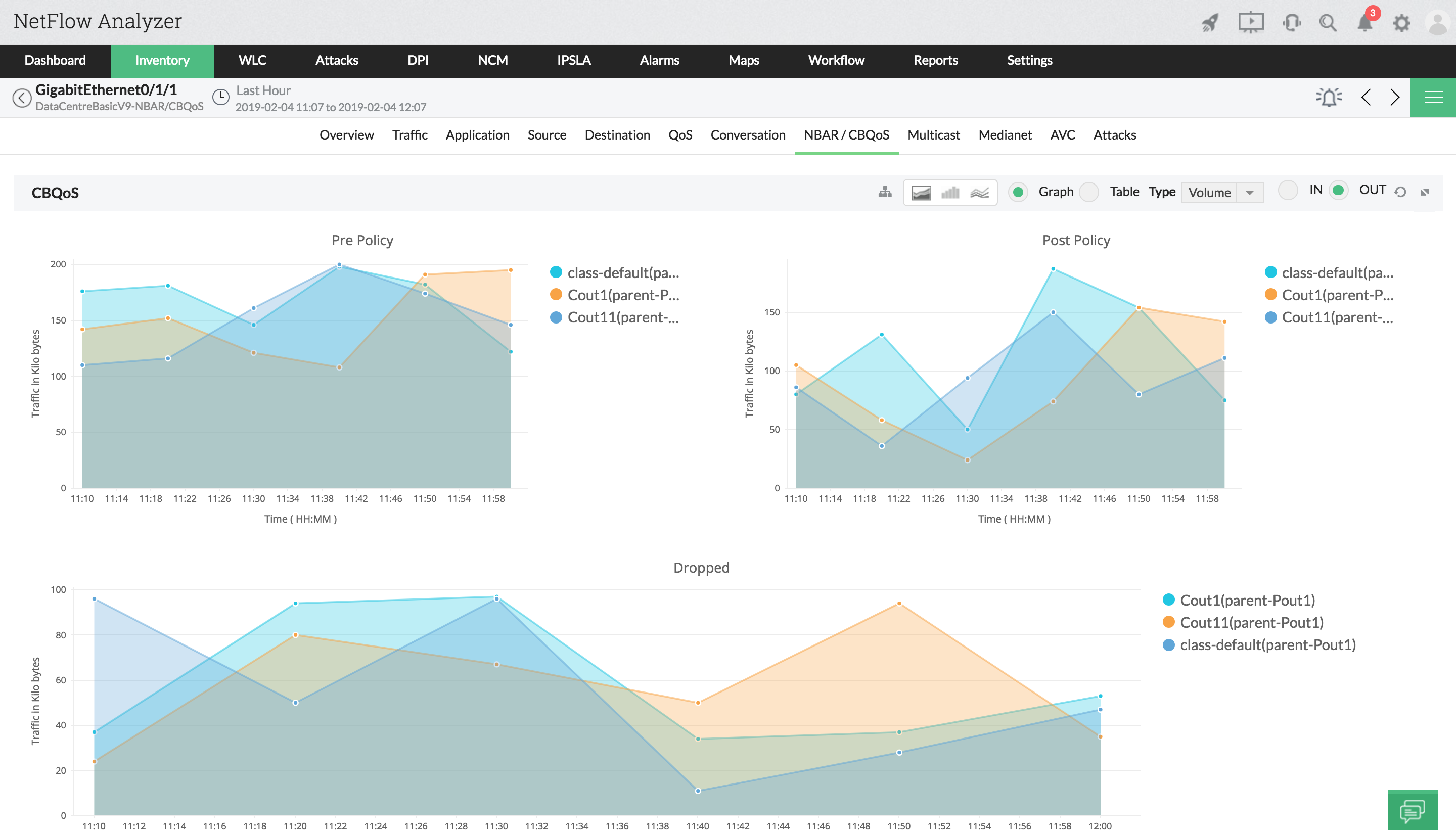

CBQoS report

为Cisco设备配置CBQoS

要配置CBQoS，需要在Cisco设备上启用轮询。

请参考下面的链接来启用NetFlow Analyzer中的NBAR:
https://www.manageengine.com/products/netflow/help/how-to-enable-polling-for-cbqos.html

默认情况下，CBQoS的轮询和超时间隔为5分钟和10秒。您也可以收到设置采样率。可以从设置中更改CBQoS和NBAR的数据保留期。
