使用端口镜像启用DPI

通过网络设备的流量包可以镜像到同一设备的端口进行检查。此外，还可以镜像并设置多个（WAN / LAN /上行链路）端口流量以进行检查。如果您希望检查来自多个设备的数据包，则所有镜像端口都可以连接到NetFlow Analyzer连接的L2交换机。

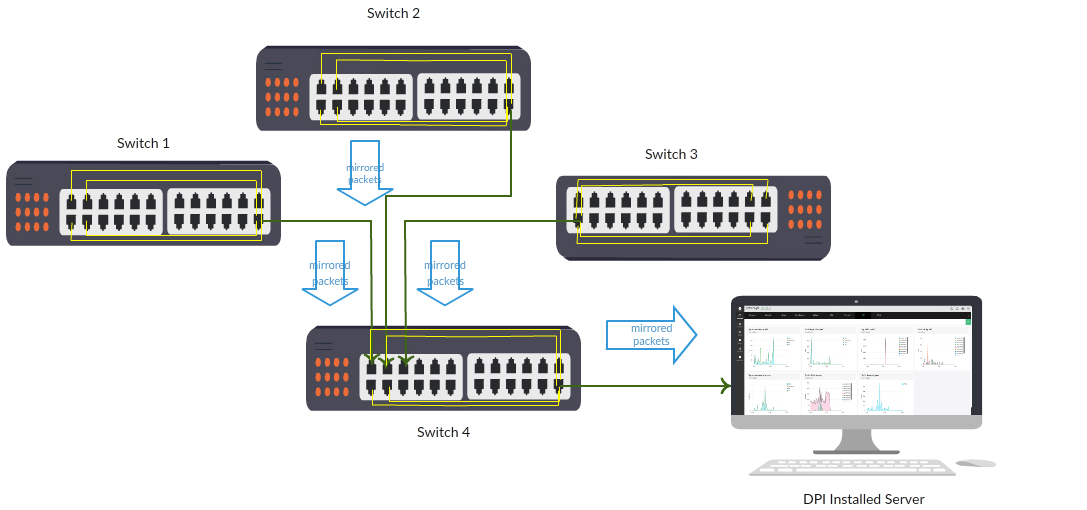

如上图所示，在交换机1、2、3、4中，各有4个上联端口镜像到最后的端口上。这样所有要监控的流量都到了本产品连接的交换机上，交换机4。不同厂商设备的端口镜像命令是不一样的。

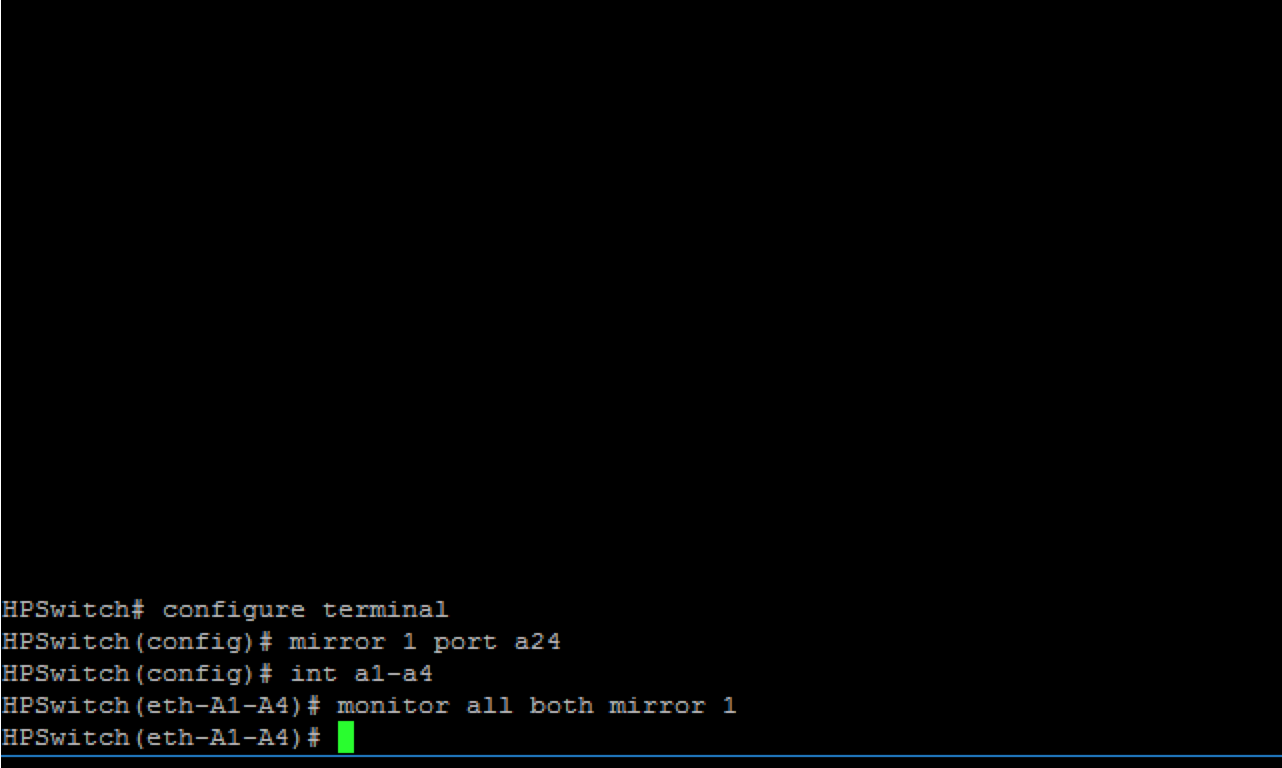

下面以HP交换机为例说明：

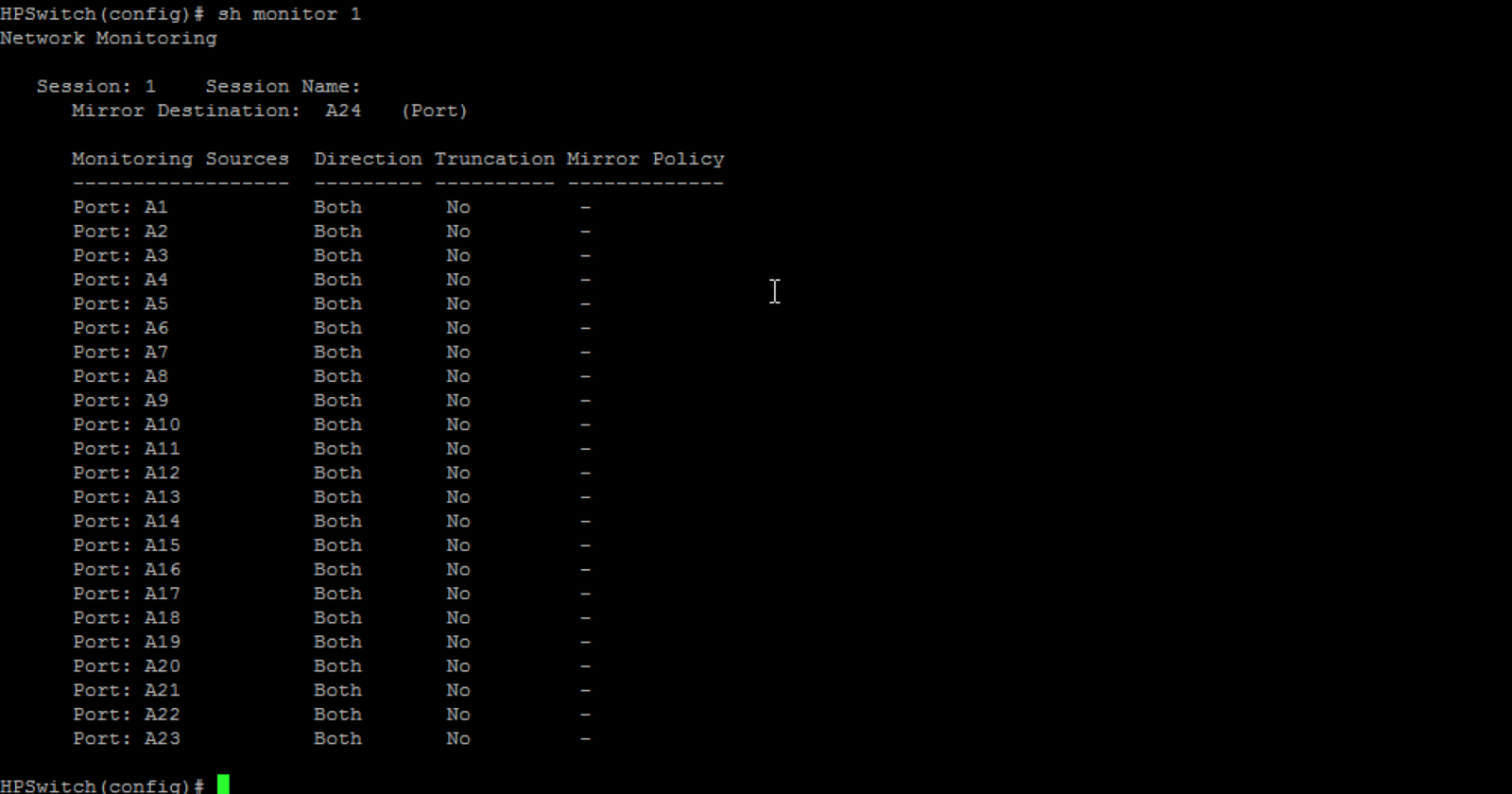

这样本产品就可以收集流量数据包并进行分析、生成报表了。

TCP 分析.

通过数据包分析，计数应用响应时间（ART）和网络响应时间（NRT），以及流量利用率（有价值的\没有价值的）。

通过这些报表，管理员可以清晰地掌握什么在什么时间占用了大量网络带宽，以此来实施有效控制。

DPI提供的信息：

NRT : 网络响应时间。是TCP_SYN包和ACK包之间的时间。

ART : 应用响应时间。是TCP_DATA包和ACK包之间的时间。

URL : 数据包中的URL。
