使用二层映射发现设备

如何绘制二层映射?

OpManager允许您发现连接到网络的二层设备,并对它们进行可视化展示。除了接口以外,它还包括所有节点、互连层和端口到端口连接的详细映射。

要开始发现您的二层设备,进入设置 > 发现 > 二层发现。可以从映射 > 二层映射 > 创建新的开始这个过程。

二层映射名称部分输入名称,然后在路由器IPv4地址部分输入种子设备的IPv4。

配置种子设备:种子设备是网络中的核心路由器或L3交换机。设备必须已启用SNMP,OpManager才能查询设备并自动绘制链接。种子设备应该将OID - .1.3.6.1.2.1.4.1.0的"ipForwarding"设置为1,并具备2个或多个接口(通过查询OID - 1.3.6.1.2.1.4.20.1.1确定)。

种子路由器将连接到大量设备。如果您希望将二层映射限制在某个IP范围内,请输入其“起始IP”和“结束IP”,然后按‘+’图标。您可以指定多个此类条目。

发现机制:
OpManager支持多种发现协议。选择在您的种子路由器/L3交换机中实施的一个(或多个)。 这将大大减少发现设备所需的时间。

计划间隔:
当网络频繁发生变化时,OpManager允许您配置间隔(以天为单位)以重新绘制映射。例如,如果每周发生一次更改,则可以将OpManager配置为每7天重新绘制一次映射。

设置上行依赖:
此选项有助于避免在父设备关闭时出现多个设备关闭告警。除了二层发现窗口外,还可以通过快速配置向导设置上行依赖。

注意:上行依赖仅发生在设备导入期间,而不是二层映射发现期间。

凭证:
选择种子路由器所需的SNMP凭证来识别设备。您可以通过添加凭证按钮添加新凭证。

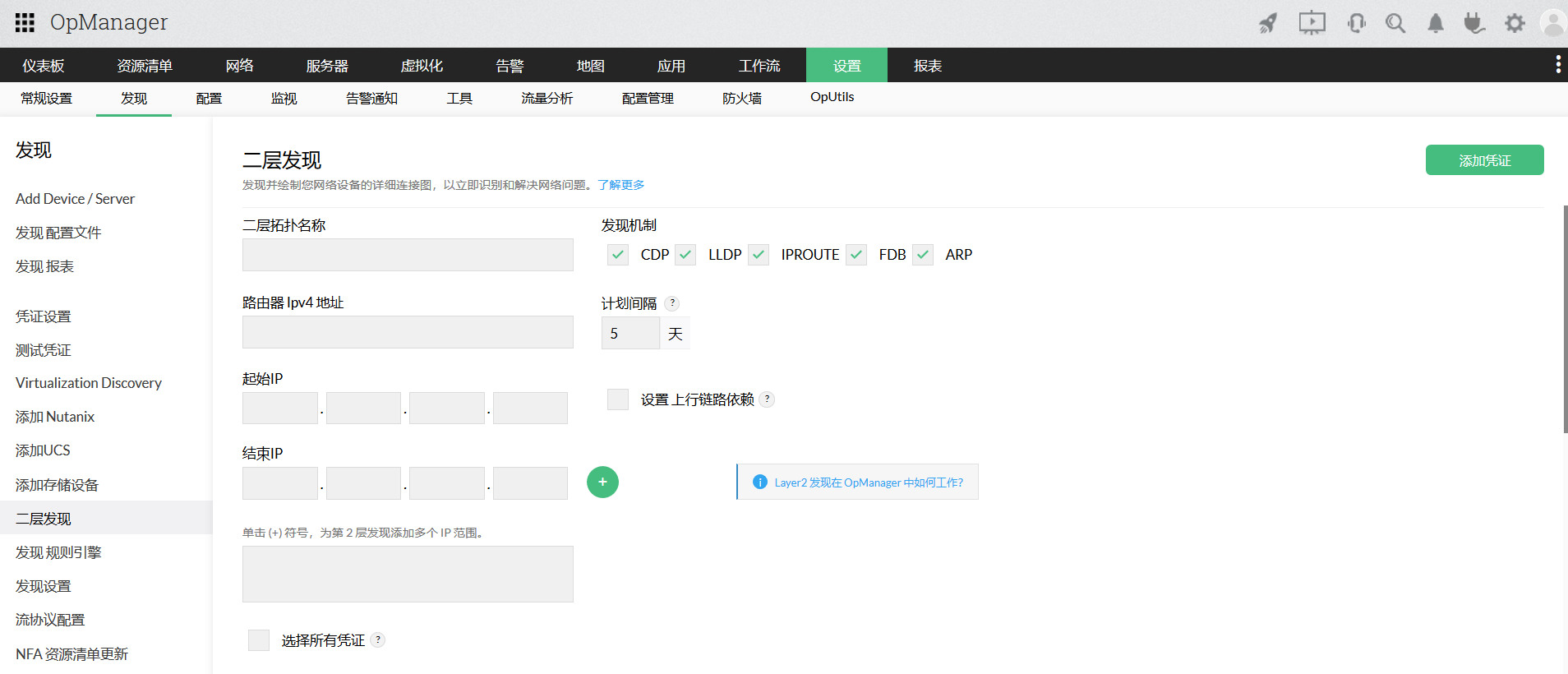

Layer-2-discovery

要了解如何自定义您的二层映射,请点击这里
